Настройка пульта CHANGER RC USB3 4v1.
CHANGER - USB программируемый пульт дистанционного управления. В зависимости от модели пульта позволяет управлять 4-мя устройствами, содержит 48 кнопки, количество которых увеличивается в 2 раза с использованием служебной кнопки SHIFT. Данный пульт можно запрограммировать как онлайн на сайте производителя, так и на собственном компьютере с использованием программы RCCreator, база данных которых содержит более 4000 прошивок начиная с BQS и GBS пультов 80-х годов выпуска, до новейших LCD TV, LED TV, DVD проигрывателей, спутниковых тюнеров, домашних кинотеатров и автомагнитол с поддержкой TV и DVD. Пульты производятся только из качественных материалов в соответствии с ISO9001-2000, и по своим качественным характеристикам не уступают оригинальным пультам.
Как правило, система команд, передаваемых пультом ДУ телевизора, ТВ-ресивера или музыкального центра, индивидуальна для данного вида аппаратуры. Это позволяет избежать нежелательных перекрестных переключений от «чужого» пульта. Но когда управляемых устройств много, это становится неудобно. Особенно, если помещение большое, а точек для просмотра несколько. Помочь в этой ситуации может универсальный пульт.
Универсальные пульты позволяют управлять несколькими устройствами, относящимися к различным типам (телевизор, DVD, цифровой ресивер, аудиосистема). Некоторые производители оснащают такими пультами ДУ свои изделия (например, спутниковые ресиверы). Функциональность универсального ПДУ определяется возможностью его перепрограммирования для поддержки управления устройствами, выпускаемыми различными производителями.
Достигается универсальность двумя способами: - использованием предустановленных кодовых таблиц; - непосредственным копированием в память универсального пульта команд управления с имеющегося обычного пульта ДУ. Универсальные пульты, оснащенные функцией копирования команд, называют «обучаемыми».
Конструкция

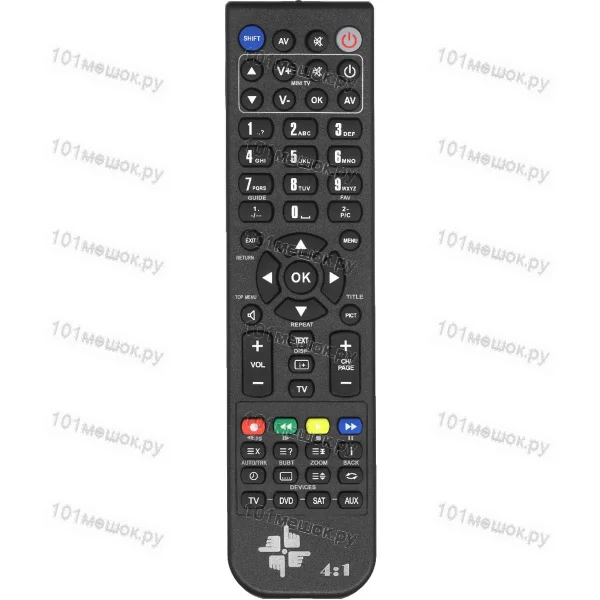

Пульт Changer RC USB 4v1 размещен в небольшом пластиковом корпусе черного цвета. Размеры корпуса 194 х 48 х 18 мм.
Весит пульт не больше, чем обычные (непрограммируемые) пульты. На нижней крышке корпуса имеется выемка, способствующая лучшему удержанию пульта в руке. Поверхность корпуса матовая, грязеотталкивающая. Клавиатура пульта состоит из 48 кнопок. Кнопки клавиатуры расположены строго симметрично, корпус тоже симметричный, поэтому пультом одинаково удобно пользоваться, держа его в правой или левой руке. Кнопки пульта нажимаются мягко. Тактильная обратная связь на нажатия хорошая.
Кнопки клавиатуры сгруппированы в зоны в соответствии с функциональным назначением. Кнопки каждой из зон имеют разный размер и форму. Навигационный круг расположен точно в центре, кнопки цифровой клавиатуры — в верхней части, кнопки выбора сервисов — в нижней. Для расширения функциональности имеющихся кнопок может быть использована префиксная кнопка Shift.
Есть небольшая зона из 8 кнопок, обозначенная как MINI TV. Это минимальный набор кнопок для управления просмотром (переключение программ, изменение уровня громкости, подтверждение установки, выбор НЧ-входа, отключение звука, переход в ждущий режим).
В самом нижнем ряду клавиатуры находятся кнопки выбора управляемого устройства: TV, DVD, SAT и AUX.
Большинство кнопок клавиатуры черные. Цветом выделены кнопки Power, Shift и группа функциональных («цветных») кнопок. Кнопка Power снабжена подсветкой, которая включается при посыле команды, закрепленной за запрограммированной кнопкой. На клавиатуре и корпусе пульта нанесены четкие, хорошо читаемые обо- значения, описывающие функции кнопок.
На лицевой (верхней) части корпуса нанесен логотип компании «Ремикон» и название модификации пульта («4:1»). На нижнем торце корпуса пульта находится гнездо разъема mini USB, используемое для связи с компьютером. Питается пульт от трех батареек ААА.
Подготовка к использованию
Для работы с пультом потребуются компьютер, программа RCCreator (скачать можно с сайта производителя) и шнур USB — mini USB. Программа RCCreator специально предназначена для программирования пультов, производимых компанией «Ремикон». Также у программы есть ряд дополнительных сервисных возможностей, позволяющих расширить функциональность пультов Changer. Оттуда же можно скачать и подключаемый к базе данных программы RCCreator архив фотографий пультов.
Системным требованиям, предъявляемым к компьютеру, на который можно установить программу RCCreator, удовлетворит практически любая платформа:
процессор Pentium II или эквивалент от AMD;
128 Мб ОЗУ, экран 800х600;
операционная система MS Windows XP;
Windows Vista или Windows 7.
При запуске программ автоматически включается функция поиска обновлений самой программы и базы данных. За время тестирования пульта обновление базы данных происходило несколько раз. Интерфейс программы RCCreator простой и понятный. Программа поддерживает выбор языка интерфейса (12 доступных языков, включая русский и украинский). Язык можно выбрать в процессе инсталляции программы или назначить его вовремя работы приложения.
В левой части окна программы размещен блок выбора параметров фильтров баз данных и модификации пульта Changer. Поиск данных по известным моделям пультов может осуществляться по базе производителя, по базе, созданной пользователем, или по всем имеющимся базам.
Фильтр позволяет:
Задать бренд. В базе, поставляемой с программой RCCreator, собраны данные о моделях пультов для видео- и аудиоаппаратуры, выпускаемой различными производителями.
Выбрать тип устройства. Устройства, о которых есть сведения в базе данных, разделены на 19 категорий (TV, SAT, DVR, HiFi, AUX, VCR и другие). Для использования фильтра можно указать несколько типов устройств из этого списка.
Указать модель устройства. Данные пульта ДУ, выбранного фильтром поиска, можно сохранить в виде файла в формате XML. Созданные ранее файлы базы данных пультов можно импортировать в текущую используемую базу данных.
Для использования программы с универсальным пультом Changer нужно выбрать его модификацию. Программа предоставляет возможность выбора четырех разновидностей пультов Changer USB: TV, DVD, SAT и 4:1. В правой части окна программы отображаются таблица соответствия команд управления кнопкам пульта выбранного ДУ, изображение типа универсального пульта Changer с привязкой кнопок вы- бранного пульта к кнопкам пульта Changer. Переключившись на закладку «Картинки» можно вывести на экран изображение пульта ДУ, выбранного фильтром поиска. Информацию о выбранном пульте (его изображение, соответствие раскладки клавиатуры кнопкам универсального пульта Changer) можно распечатать из программы RCCreator в виде своеобразной «визитной карточки» пульта.
При первом подключении пульта Changer RC USB 4v1 к USB-порту компьютера ОС определяла его как USB HID-совместимое устройство. Драйверы система устанавливала автоматически. Программа RCCreator определяет наличие подключенного к компьютеру пульта Changer RC.
Считывание кодов
Пульт Changer RC USB + программа RCCreator позволяет считывать ИК-команды, формируемые любым пультом ДУ. Режим приема команд неизвестного пульта и их расшифровки производитель назвал «снятием пульта». Для «снятия команд» ИК-излучатель неизвестного пульта располагается на расстоянии 3-5 см от приемного окна пульта Changer RC. Прием ИК-команд индицируется подсветкой кнопки Power универсального пульта Changer RC. В окне программы отображается статус принятой команды. Если команда расшифрована, то высвечивается ее шестнадцатиричный код. На экран также выводится индикатор успешно принятых команд. При повторе считывания одной и той же команды управления (этого можно добиться при продолжительном нажатии на кнопки клавиатуры считываемого пульта) загорается несколько индикаторов принятых посылок. Переключившись на закладку «Осциллограф», можно просмотреть осциллограммы принятой команды, расшифровки адреса и команды в двоичном коде.
При сбое приема ИК-команды на экран выводится сообщение «UNKNOWN». Это происходит, когда оптический ИК-сигнал считываемого пульта недостаточен для уверенного приема ИК-датчиком пульта Changer RC (например, если расстояние между пультами больше 5 см), или при недостаточно продолжительных нажатиях на кнопки клавиатуры.
Поиск и создание пультов
«Снятые» коды команд можно использовать для поиска в имеющейся базе данных модели устройства, которой соответствует этот пульт, или при создании карты команд нового пульта. На вкладке «Поиск» отображается шестнадцатиричный код «снятой» команды и кнопки, с которыми можно связать этот код. Перечень кнопок включает наиболее важные и распространенные виды команд управления, имеющиеся практически у каждого пульта ДУ: Power, Mute, Menu, OK, кнопки цифровой клавиатуры и некоторые другие. После того, как пользователь укажет на одну из этих кнопок, принятый код связывается с ней и программа автоматически запускает поиск соответствия в выбранной базе данных. Последовательно считывая коды нескольких кнопок неизвестного пульта, можно связать с ними несколько кнопок подменю «Поиск». Для повышения точности поиска можно использовать предварительно установленный фильтр, указав производителя или название модели. Если в базе данных обнаружено соответствие связке «пульт-команда», то в окне программы выводится список соот ветствующих устройств. В том случае, если таких устройств оказывается несколько (например, если «снимаемый» пульт может управлять несколькими устройствами), на вкладке «Ссылки» можно увидеть список всех этих устройств. Такому сочетанию может соответствовать заранее подготовленная «прошивка» универсального пульта Changer RC, которая в базе данных записана как «Changer XXXX», где «XXXX» — код данной комбинации пультов.
На правую панель окна программы вкладки «Главная» выводится таблица соответствий кодов команд найденного устройства и названия функциональных кнопок. На изображении универсального пульта «4:1» отмечены кнопки, которые закреплены за командами при использовании пульта Changer RC. Тестирование показало, что даже и без фильтра программа корректно определяет производителя, модель устройства и тип пульта ДУ различных изделий (телевизоров, спутниковых приемников, аудиоустройств).
«Снимаемый» пульт может быть сохранен в базе данных и как новый. Процедура создания пульта очень проста. Требуется поочередно считать коды кнопок «снимаемого» пульта, дать каждой из них название и связать считанную кнопку с кнопкой пульта Changer RC. Для расширения функциональности назначаемых кнопок можно использовать префикс «Shift». Тогда с кнопкой универсального пульта можно связать две команды: одну — формируемую после нажатия на Shift, другую — без нее.
Названия кнопок можно редактировать по своему усмотрению. Если требуется, к сохраняемому в базе пульту присоединяется его изображение. Поддерживаются форматы загружаемых картинок BMP, JPG и PNG.
«Виртуальный пульт» и программирование
Пульт Changer RC может осуществлять управление различными устройствами как автономно, так и во взаимодействии с программой RCCreator. Режим ДУ управления через программу RCCreator производитель назвал «Виртуальный пульт». В этом режиме пульт должен быть подключен к USB-порту компьютера. Из базы данных программы RCCreator выбирается подходящий пульт и включается режим «Виртуальный пульт».
Излучатель пульта Changer RC направляется в сторону управляемого устройства. В качестве клавиатуры используются кнопки изображения пульта «4:1» вкладки «Главная» программы RCCreator. Выдача команды дублируется подсветкой кнопки Power.
При автономном использовании в качестве универсального устройства пульт Changer RC USB 4v1 может быть запрограммирован для управления четырьмя различными изделиями. Программирование осуществляется с помощью программы RCCreator. Для программирования могут использоваться данные, хранящиеся в базе производителя или созданные пользователем. При программировании выбранный из базы пульт можно закрепить за одним из типов устройств (TV, DVD, SAT, AUX). Для программирования всех четырех устройств требуется последовательно выбрать их из базы данных, а затем записать в память пульта Changer RC. Процедура программирования занимает несколько секунд. За ходом программирования можно следить по индикатору Power. Для удаления записанного пульта предусмотрена функция «Очистить».
Видео настройка пульта Changer в программе RCCreator.
